Мы привыкли, что пластиковое окно открывается легко. Повернули ручку — створка распахнулась. Установили ручку в другое положение — верхняя часть створки откинулась для проветривания.
За этими простыми действиями стоит целая система фурнитуры. Один из ее важных элементов называется ножницами.
Это механизм в верхней части конструкции, который участвует в работе поворотно-откидной створки. В режиме проветривания он удерживает верхнюю часть створки и ограничивает ее откидывание. Подобные механизмы применяются и во фрамужных системах, хотя их устройство и принцип привода могут отличаться в зависимости от конкретной фурнитуры.
Компания LOKA производит пластиковые окна с поворотными, поворотно-откидными и другими вариантами открывания. Тип фурнитуры подбирается с учетом размеров створки, ее массы и требуемых режимов эксплуатации.

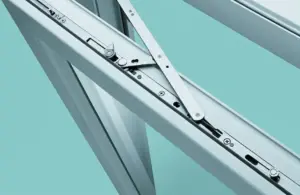

Что такое оконные ножницы и как они работают?
Название хорошо описывает внешний вид механизма. Его подвижные металлические элементы при работе меняют положение относительно друг друга, напоминая раскрывающиеся ножницы.
В поворотно-откидном окне этот узел располагается в верхней части створки и связан с остальной системой фурнитуры.
Когда пользователь переводит ручку в положение проветривания, запирающий механизм изменяет положение своих элементов. Верхняя часть створки освобождается для откидывания, но не остается без опоры. Верхний фурнитурный узел направляет ее движение и ограничивает угол открытия.
Когда створка возвращается в закрытое положение, механизм снова занимает штатное положение.
Важно понимать: этот элемент работает не самостоятельно. Он является частью единой обвязки фурнитуры вместе с угловыми передачами, запорными элементами, петлями и приводом от ручки.
ТОП-5 вопросов от наших заказчиков
- Почему этот элемент называется ножницами?
Из-за конструкции и характера движения его деталей. При открывании отдельные металлические части механизма изменяют взаимное положение подобно рычагам ножниц. - Есть ли такой механизм в каждом пластиковом окне?
Нет. Он нужен прежде всего там, где конструкцией предусмотрено откидное открывание. У обычной поворотной створки схема фурнитуры другая. - Могут ли ножницы сломаться?
Как и любой подвижный механизм, этот узел может изнашиваться или повреждаться. Риск возрастает при неправильной эксплуатации, чрезмерных нагрузках или нарушенной регулировке створки. - Почему окно не откидывается, хотя ручка поворачивается?
Причин несколько. Неисправность может находиться в верхнем механизме, приводе, угловой передаче или другом элементе фурнитуры. По одному симптому точно определить причину нельзя. - Можно ли самостоятельно снять ножницы или подогнуть их?
Без понимания устройства конкретной фурнитурной системы этого делать не стоит. Неправильное вмешательство может нарушить работу створки и ее безопасное удержание.
Как ножницы помогают проветривать комнату
В поворотно-откидном окне одна створка способна работать в разных режимах. Ее можно распахнуть внутрь помещения либо откинуть верхнюю часть.
Разница между режимами выглядит так:
Поворотное открывание — створка распахивается на петлях внутрь комнаты; откидное положение — нижняя часть остается возле рамы, а верхняя отклоняется внутрь; микропроветривание — при наличии соответствующей функции фурнитуры создается небольшой зазор для менее интенсивного притока воздуха.
Ножничный механизм нужен именно для контролируемого движения верхней части при откидывании. Поэтому нельзя воспринимать его только как ограничитель. Это рабочая часть системы поворотно-откидного открывания.
В окнах LOKA режимы открывания определяются выбранной конструкцией и установленной фурнитурой. При заказе можно подобрать окно с учетом того, как именно планируется проветривать помещение.
Из каких элементов состоит поворотно-откидная фурнитура?
Оконная ручка — лишь видимая часть механизма. При ее повороте движение передается системе металлических деталей, расположенных по периметру створки.
| Элемент | Для чего нужен |
| Ручка и основной привод | Передают действие пользователя механизму |
| Ножничный узел | Участвует в откидывании и удержании верхней части створки |
| Петли | Соединяют створку с рамой и воспринимают ее нагрузку |
| Угловые передачи | Передают движение фурнитуры через углы створки |
| Запорные цапфы | Взаимодействуют с ответными планками при запирании |
| Ответные планки | Принимают запорные элементы на раме |
| Блокиратор ошибочного действия | В предусмотренных системах помогает избежать неправильного переключения режимов |
Все детали должны работать согласованно. Именно поэтому проблема в верхней части окна не всегда означает неисправность конкретно ножничного узла.
Например, створка может плохо переходить в откидное положение из-за нарушения регулировки или неисправности другого элемента обвязки.
Почему створка может перестать нормально откидываться?
Один из характерных признаков проблемы — окно начинает переходить в режим проветривания не так, как раньше. Ручка движется с заметным усилием, появляется посторонний звук или створка не занимает штатное положение.
Причины могут быть разными: загрязнение механизма, недостаток предусмотренной производителем смазки, изменение положения створки, износ деталей, чрезмерная нагрузка или попытка переключить режим при неправильно расположенной створке.
Особого внимания требует ситуация, когда створка визуально удерживается необычно или кажется, что ее верхняя часть потеряла нормальную опору. Продолжать экспериментировать с ручкой в таком состоянии не следует. Тяжелая створка требует аккуратного обращения.
При возникновении неисправности можно обратиться в сервисную службу LOKA. Специалист проверит не одну отдельную деталь, а работу фурнитуры в целом и определит, нужна ли регулировка, обслуживание или замена поврежденного элемента.
Как правильно обращаться с оконной фурнитурой?
Большинство правил достаточно просты:
- не переводить ручку из одного режима в другой при неплотно прижатой или неправильно расположенной створке;
- не прикладывать к ручке чрезмерное усилие;
- не вешать на открытую створку тяжелые предметы;
- следить за чистотой подвижных элементов и выполнять обслуживание согласно требованиям производителя фурнитуры;
- при провисании, заедании или необычном положении створки сначала устранить причину неисправности.
Смазка тоже требует разумного подхода. Нельзя считать, что любой бытовой состав подойдет для оконного механизма. Следует использовать средства и периодичность обслуживания, рекомендованные изготовителем конкретной фурнитурной системы.
Самостоятельная регулировка также имеет ограничения. Незначительная настройка возможна только при понимании конструкции. Если створка тяжелая, заметно провисла или неправильно удерживается в откидном положении, безопаснее поручить работу специалисту.
Правильная комплектация окна
Фурнитуру подбирают не только по наличию нужных режимов открывания. Имеют значение размеры и масса створки, тип профиля, стеклопакет и допустимая нагрузка на конкретную систему.
Чем тяжелее створка, тем выше требования к петлям и остальным механизмам. Поэтому просто установить любой комплект на любое окно нельзя.
LOKA самостоятельно производит светопрозрачные конструкции из ПВХ и алюминия. Производственный комплекс компании площадью 3 гектара находится в Томске. Около 90% производственных процессов автоматизировано. Пластиковые окна выпускаются в специализированном цехе, где работают в том числе две высокопроизводительные немецкие автоматические линии.
Компания работает в Томске, Новосибирске, Красноярске, Кемерове и Северске. В LOKA можно заказать замер, изготовление и монтаж пластиковых окон, а после установки — обратиться по вопросам их сервисного обслуживания.
При заказе полезно заранее решить, какие створки должны полностью открываться, а какие достаточно сделать откидными или поворотно-откидными. Это позволяет подобрать конструкцию и фурнитуру под реальный сценарий использования.
Термины
Ножницы оконной фурнитуры — верхний механизм, участвующий в откидном открывании и удержании поворотно-откидной створки.
Поворотно-откидная створка — створка, которую можно полностью распахнуть внутрь помещения или откинуть верхней частью для проветривания.
Фрамужная створка — створка, для которой основным способом открывания является откидывание; конкретное направление и схема работы зависят от конструкции.
Фурнитура — система механизмов, обеспечивающих открывание, закрывание, запирание и другие режимы работы окна.
Петля — элемент, соединяющий створку с рамой и обеспечивающий ее движение.
Угловая передача — часть фурнитурной обвязки, передающая движение механизма через угол створки.
Запорная цапфа — подвижный элемент фурнитуры, который при закрывании взаимодействует с ответной планкой.
Ответная планка — деталь на оконной раме, с которой взаимодействует запорный элемент.
Блокиратор ошибочного действия — элемент некоторых фурнитурных систем, предназначенный для предотвращения некорректного переключения режимов при определенном положении створки.
Микропроветривание — дополнительный режим фурнитуры, при котором створка приоткрывается на небольшую величину для притока воздуха.
Что важно знать о ножницах в оконной фурнитуре?
Ножницы — небольшая, но функционально важная часть поворотно-откидного окна. Они участвуют в переводе створки в откидное положение, направляют движение ее верхней части и помогают удерживать ее в предусмотренном конструкцией положении.
При этом механизм нельзя рассматривать отдельно от остальной фурнитуры. Ручка приводит в действие целую систему. В ней одновременно работают привод, угловые передачи, запорные элементы, петли и верхний ножничный узел.
Поэтому, если окно перестало нормально откидываться, причина не обязательно находится именно в ножницах. Сначала нужно проверить работу всей системы. Особенно это важно, если ручка заедает, створка провисла или ее верхняя часть занимает необычное положение.
На срок службы механизмов влияет и правильная эксплуатация. Не нужно с силой переключать ручку, нагружать открытую створку или самостоятельно изгибать металлические детали. Фурнитуру следует содержать в чистоте и обслуживать в соответствии с рекомендациями ее производителя.
В LOKA нужные режимы открывания учитываются еще при комплектации окна. Компания выполняет замер, самостоятельно производит оконные конструкции, устанавливает их и располагает собственной сервисной службой. Поэтому при заказе можно сразу выбрать подходящий тип створок, а при возникновении вопросов в процессе эксплуатации — проверить и отрегулировать установленную фурнитуру.
В итоге задача ножниц очень понятна: сделать откидное открывание управляемым и безопасным в рамках конструкции окна. Пользователь видит только движение створки, но за этим простым действием стоит точная совместная работа нескольких элементов фурнитуры.
